工業內窺鏡在汽車制造業中的應用分析
一、設備類型與技術參數
1. 分類與原理
· 光學硬管鏡：通過透鏡組傳像，適用于直通道檢測（如發動機氣缸直視檢測）。
· 光纖鏡：利用光纖束傳像，適合細小孔徑（如變速箱內部復雜結構）。

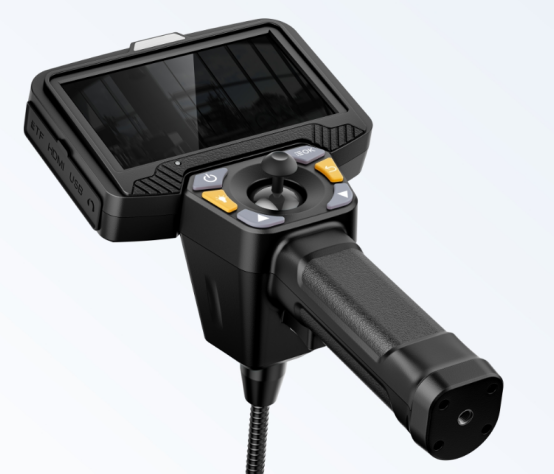

· 電子視頻鏡：采用CCD傳感器，支持高清成像與數字化處理（如44萬像素以上分辨率）。
2. 關鍵技術參數
· 探頭直徑：2.8mm至8.5mm（如某型號設備探頭直徑4.5mm，適配新能源電池包檢測）。
· 焦距與視野：支持可變焦段（如微距至無限遠），視場角120°（覆蓋寬范圍檢測）。
· 照明系統：LED冷光源，自適應亮度調節（避免金屬反光干擾）。
· 特殊功能：IP67防水、電動調焦、軸向旋轉（如360°全方位觀察）。
二、汽車制造業關鍵應用場景
1. 發動機檢測
· 檢測對象：
· 氣缸壁、活塞環、氣門的磨損、裂紋及積碳情況。
· 油道/水道通暢性驗證（如缸體鑄造缺陷檢查）。
· 案例：某汽車制造商通過內窺鏡發現發動機燃燒室早期磨損跡象，避免批量召回。
2. 變速箱檢測
· 檢測對象：
· 齒輪、軸承的磨損及異物侵入（如金屬碎屑）。
· 離合器片、同步器表面質量驗證。
· 優勢：無需拆卸變速箱，直接觀察內部機械狀態。

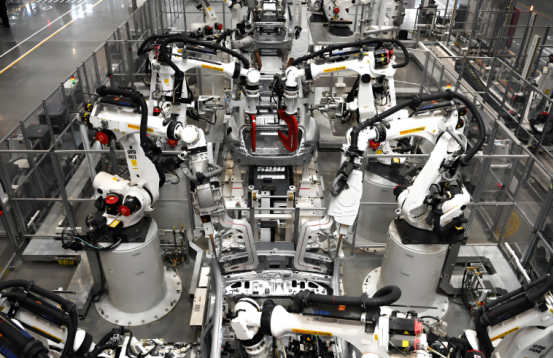

3. 焊接質量檢測
· 檢測對象：
· 車身焊接接頭（AB柱、車門）的焊縫完整性、熔透深度及裂紋。
· 內腔涂裝注蠟質量及填充物均勻性驗證。
· 案例：某特檢院通過內窺鏡30分鐘內生成壓力容器檢測報告，符合TSG 21-2016規范。
4. 其他應用
· 制動系統：檢測管路內部腐蝕、堵塞情況。
· 新能源電池包：通過AI識別焊點缺陷，將漏檢率從0.3%降至0.05%（某新能源汽車工廠案例）。
三、核心優勢與技術趨勢
1. 優勢總結
· 非破壞性檢測：無需拆卸部件，降低停機時間與成本。
· 高清成像與測量：支持三維立體測量（如單物鏡相位掃描技術），精準定位缺陷尺寸。
· 智能化升級：集成AI缺陷識別、數據對接MES系統，提升檢測效率。
2. 行業趨勢
· 微型化與便攜性：探頭直徑進一步縮?。ㄈ?/span>2.8mm），適配更狹小空間。
· 功能集成：結合紫外光檢測（滲透檢測）、爬行機器人（風機葉片檢測）等技術。
· 智能化：AI輔助分析、自動報告生成、云端數據存儲成為標配。
四、結論
工業內窺鏡通過非破壞性檢測、高清成像及智能化功能，在汽車制造業的發動機、變速箱、焊接等環節中發揮關鍵作用。其技術演進（如微型化、AI集成）進一步推動了質量管控效率的提升，成為現代汽車制造不可或缺的工具。
